鋼結構三維激光掃描技術應用解決方案

異形鋼結構三維掃描建模,三維定位測量,三維掃描儀鋼結構預拼裝解決方案,當代的標志性建筑越來越多,人們也越來越注重品牌的設計及建設，花費高價設計打造自己的專屬LOGO，近日項目小組接到了“時光之翼”項目的掃描任務，從骨架鋼結構搭建到外部鋁板封裝，都要嚴絲合縫，這就需要利用三維掃描技術將現場的鋼結構骨架“搬到”電腦中按照施工尺寸“量體裁衣”設計封模鋁板的尺寸，下面小編帶大家了解一下大概流程。

項目解析
外業數據采集

鋼結構三維激光掃描掃描測量

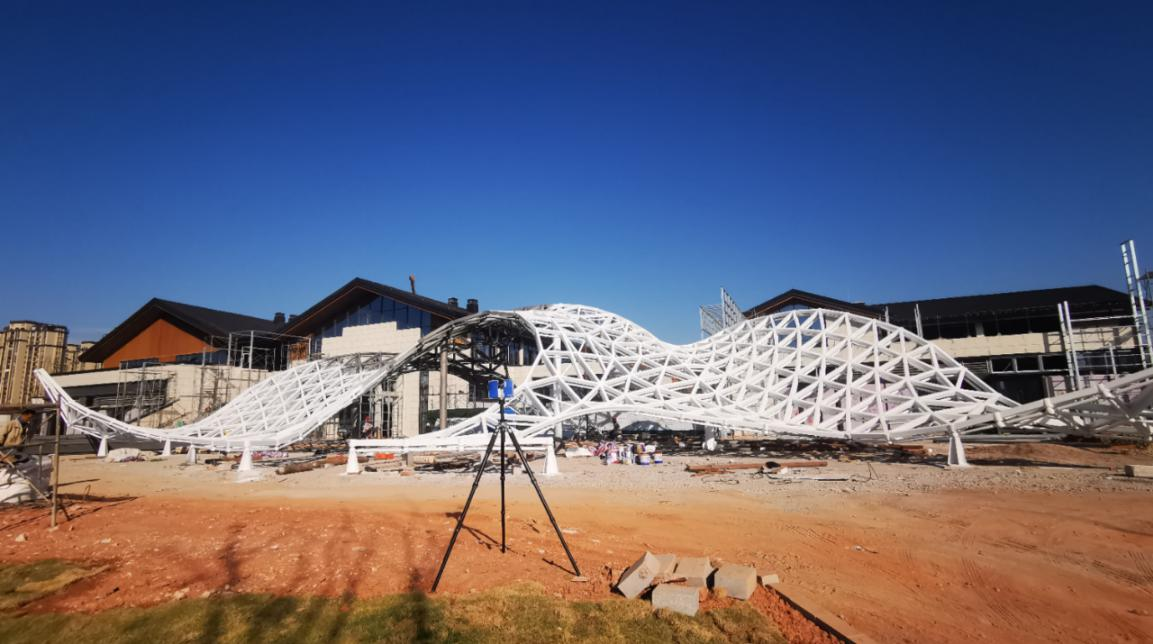

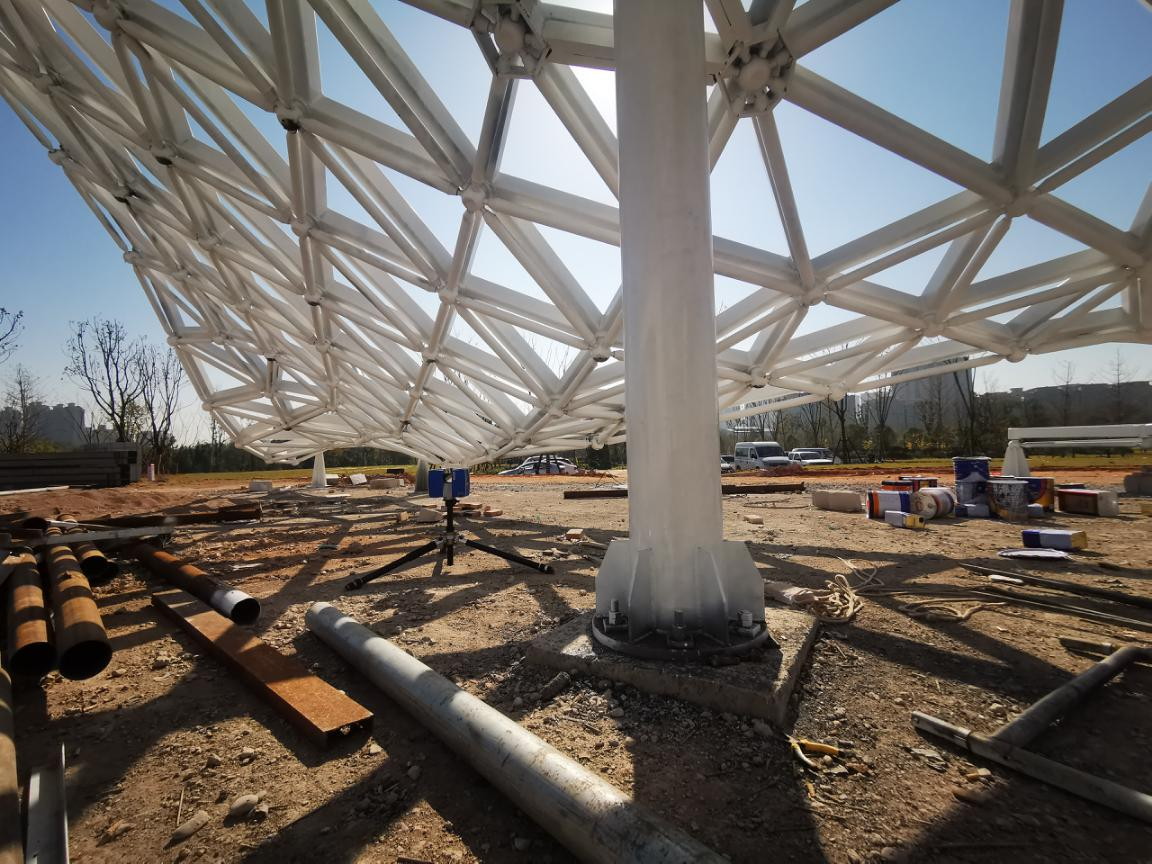

(鋼結構三維掃描現場數據采集)

鋼結構三維掃描

身材雖小，有顆大心臟

異形鋼結構三維掃描

“大丈夫”能屈能伸

內業數據處理

鋼結構點云拼接

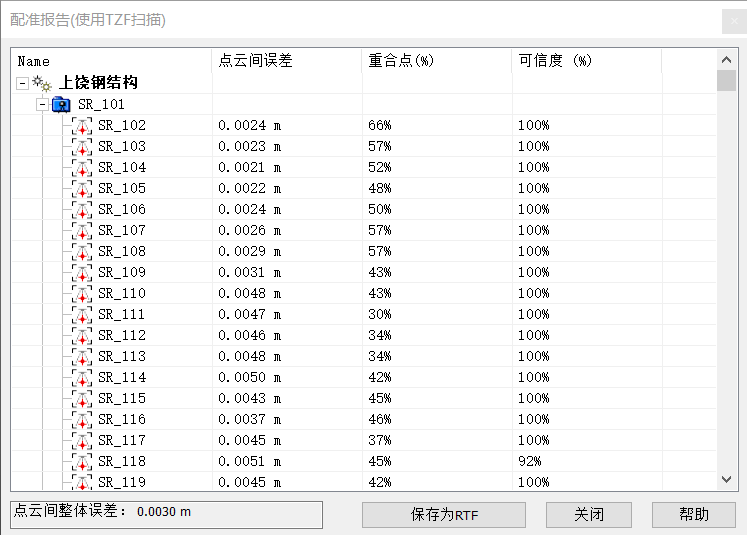

(數據拼接精度截圖)

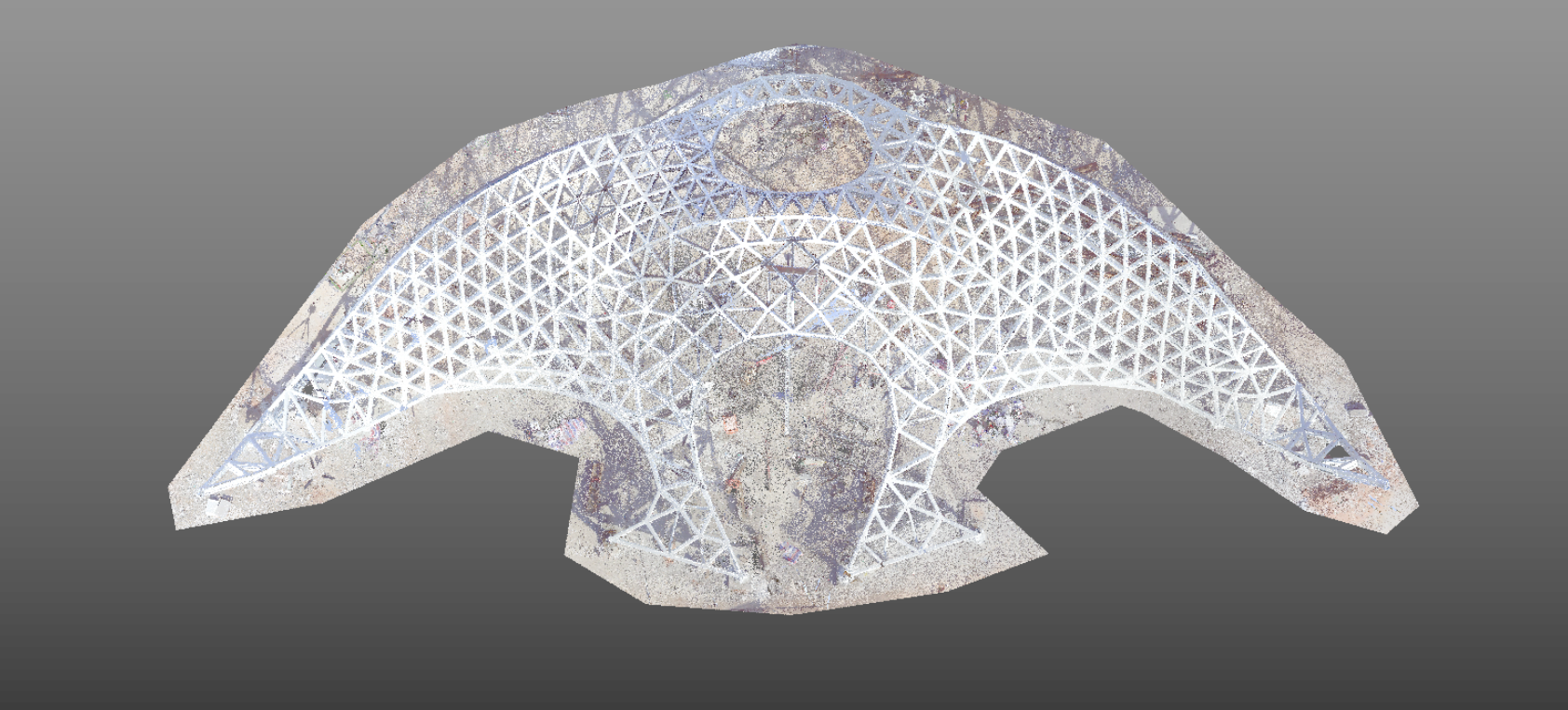

整體點云截圖

鋼結構點云建模

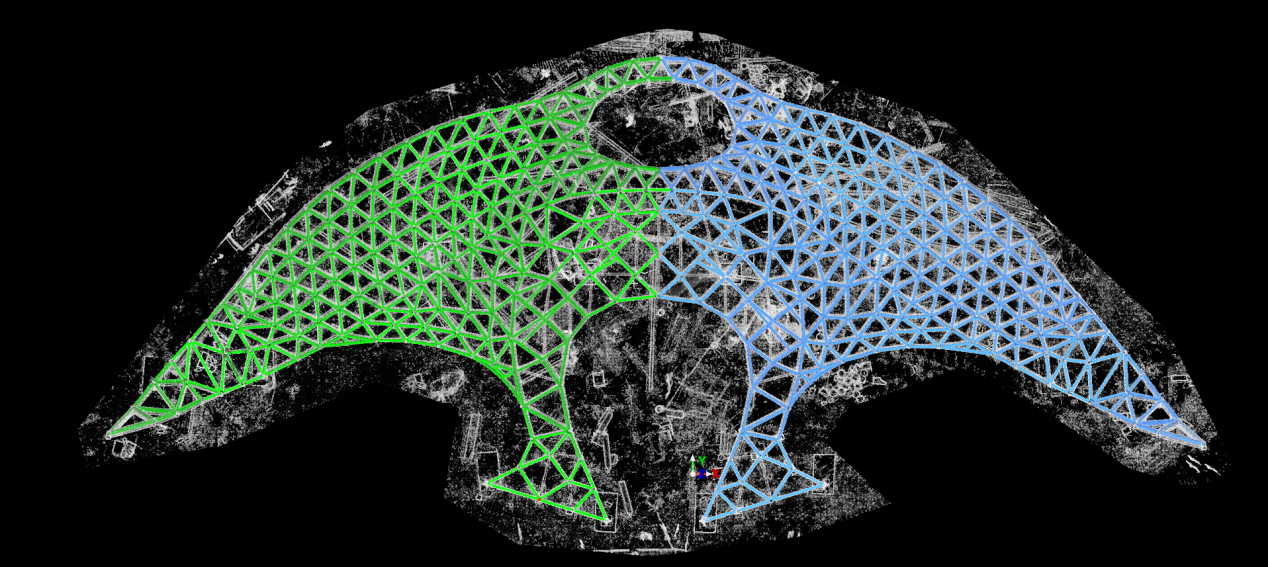

參考1：1現場點云數據建立鋼結構骨架

鋼結構三維掃描建模

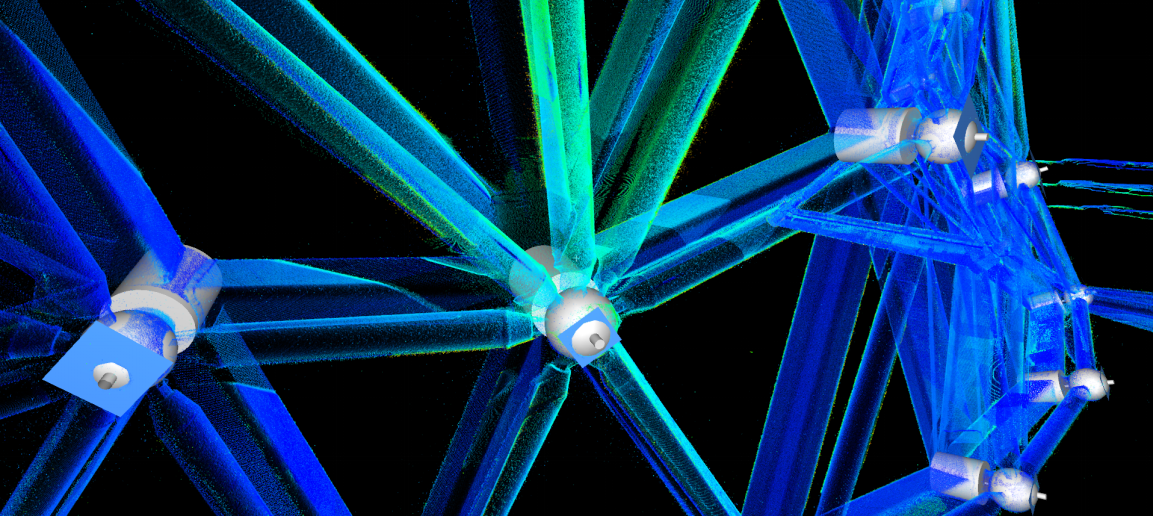

鋼架連接構件制作

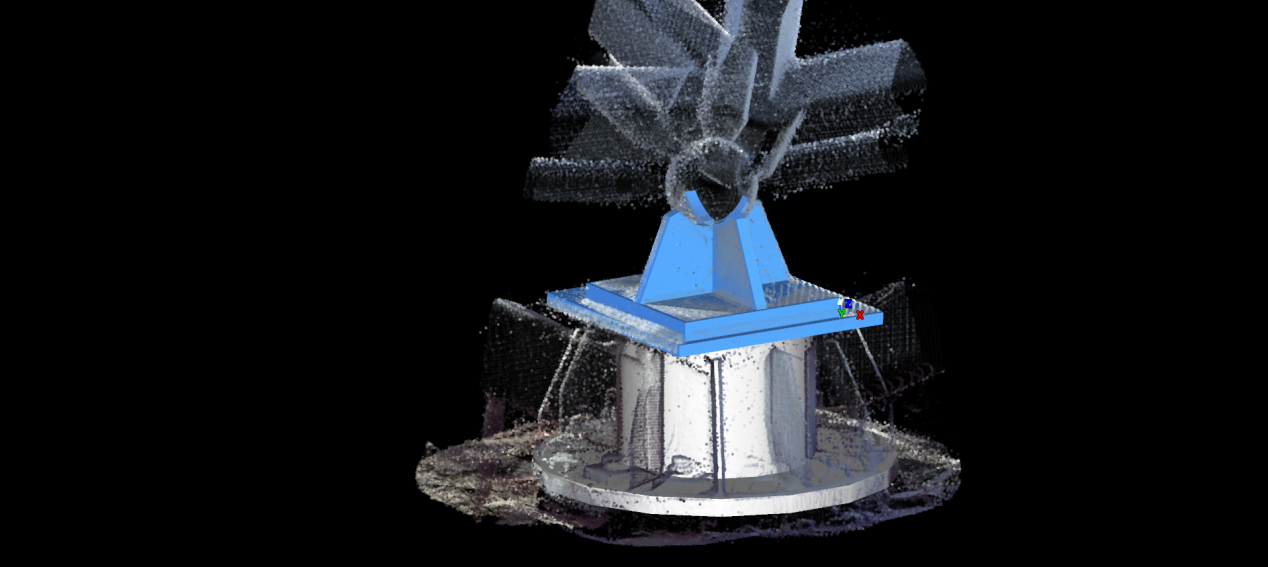

頂部支撐構件

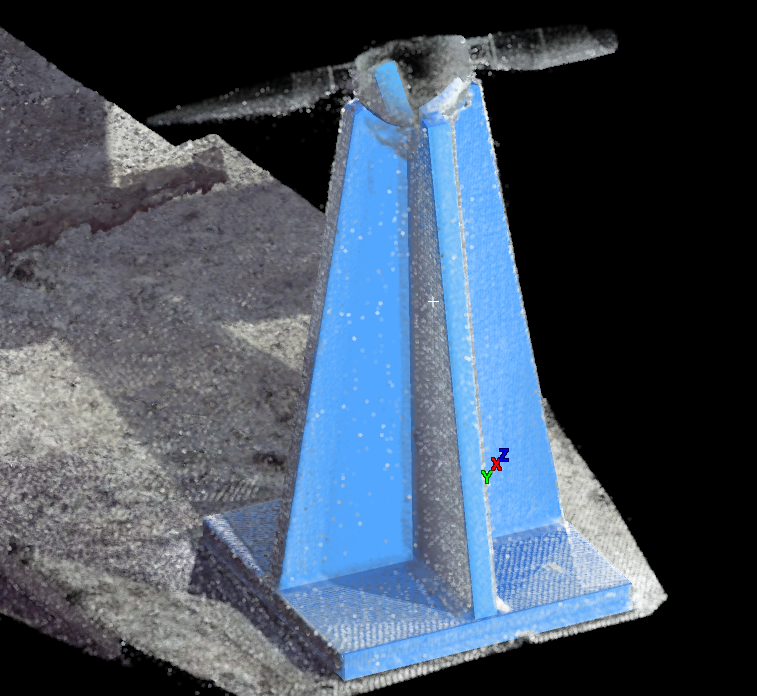

角點支撐構件

鋼結構三維激光掃描建模

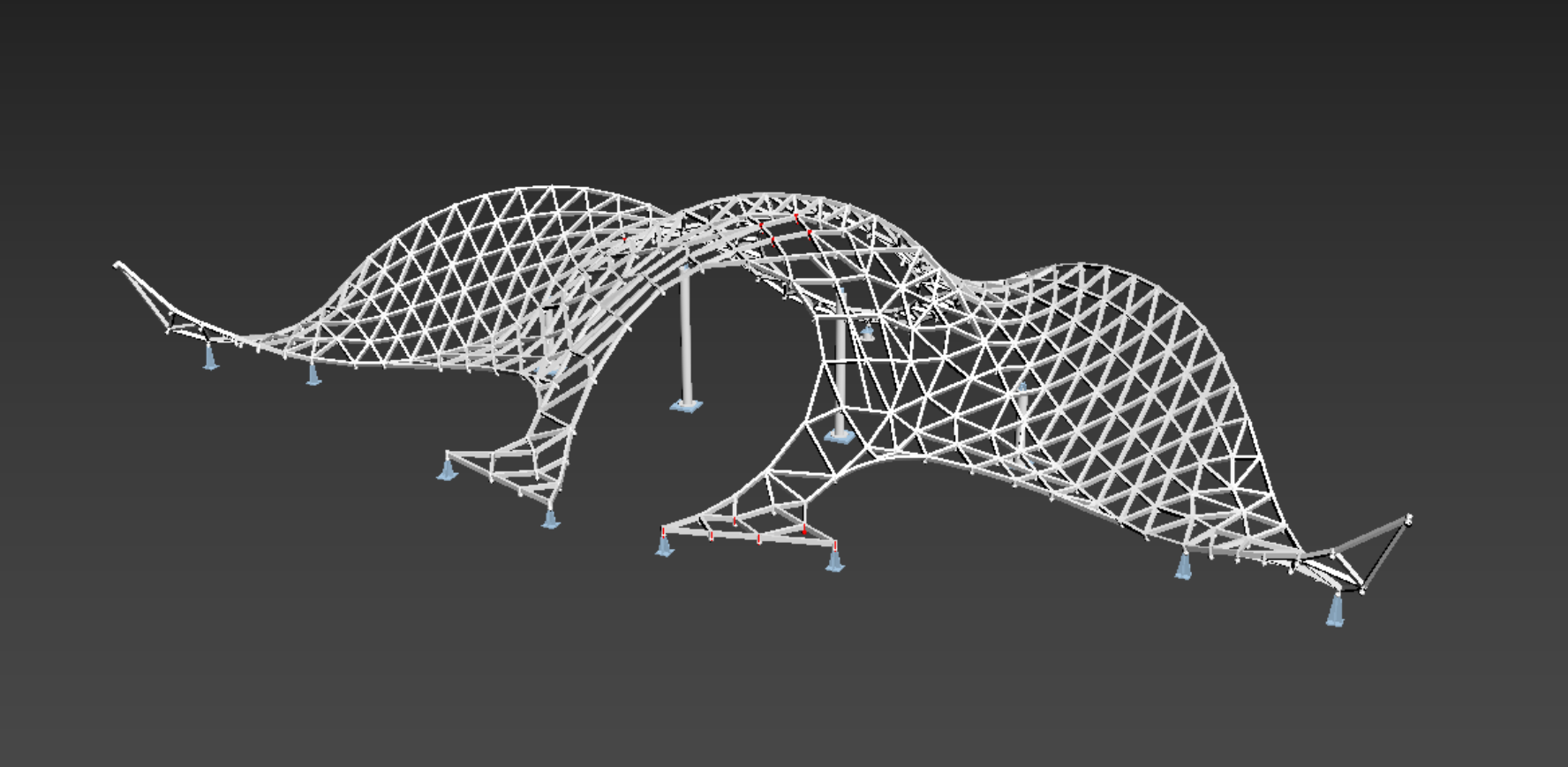

整體構件模型完成

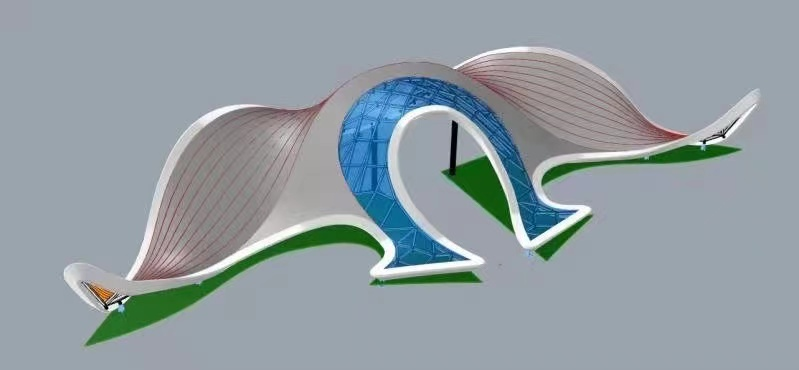

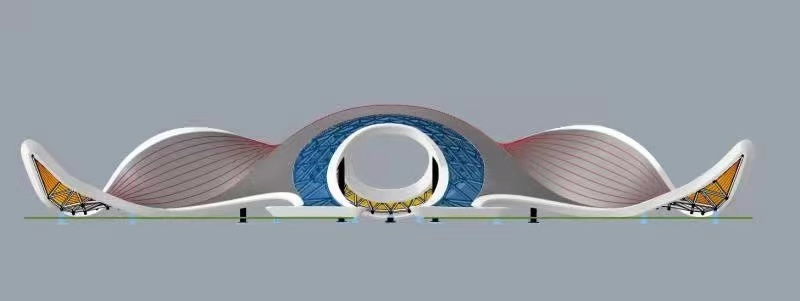

整體模型封裝完成

“時光之翼”準備啟航

項目小結
隨著“時光之翼”三維世界穿梭之旅結束，封裝鋁板的各塊組成尺寸也應聲而出，現場施工人員可以根據鋁板塊的編號進行組裝，將帶有棱角的塊狀鋁板經過緊密連接后，形成完美的流線型，大大減輕了組裝難度，提高施工效率，節省安裝成本，為“時光之翼”早日啟航提供巨大助力！
