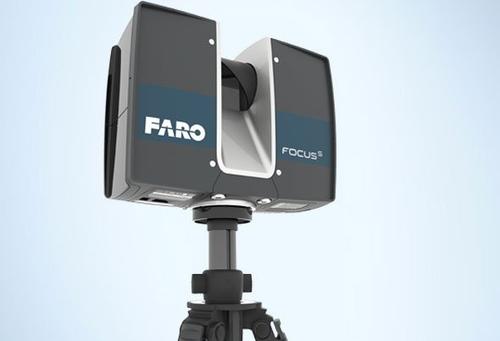

三維激光掃描系統主要由三維激光掃描儀、計算機、電源供應系統、支架以及系統配套軟件構成。三維激光掃描儀作為三維激光掃描系統的主要組成部分,是由激光射器、接收器、時間計數器、馬達控制可旋轉的濾光鏡、控制電路板、微電腦、CCD機以及軟件等組成,是測繪領域繼GPS技術之后的一次技術革命。它突破了傳統的單點測量方法,具有高效率、高精度的獨特優勢。三維激光掃描技術能夠提供掃描物體表面的三維點云數據,因此可以用于獲取高精度高分辨率的數字地形模型。
技術背景
三維激光掃描技術是上世紀九十年代中期開始出現的一項高新技術,是繼GPS空間定位系統之后又一項測繪技術新突破。它通過高速激光掃描測量的方法,大面積高分辨率地快速獲取被測對象表面的三維坐標數據??梢钥焖?、大量的采集空間點位信息,為快速建立物體的三維影像模型提供了一種全新的技術手段。由于其具有快速性,不接觸性,實時、動態、主動性,高密度、高精度,數字化、自動化等特性,其應用推廣很有可能會像GPS一樣引起測量技術的又一次革命。
技術原理
應用掃描技術來測量工件的尺寸及形狀等原理來工作。主要應用于逆向工程,負責曲面抄數,工件三維測量,針對現有三維實物(樣品或模型)在沒有技術文檔的情況下,可快速測得物體的輪廓集合數據,并加以建構,編輯,修改生成通用輸出格式的曲面數字化模型。
技術分類
按測量方式,可分為基于脈沖式;基于相位差;基于三角測距原理。
按用途,可分為為室內型和室外型。也就是長距離和短距離的不同。一般基于相位差原理的三維激光掃描儀測程較短,只有百米左右。而基于脈沖式原理的三維激光掃描儀測程較長,測程可達6公里。
基本功能
快速掃描是掃描儀誕生產生的概念,在常規測量手段里,每一點的測量費時都在2-5秒不等,更甚者,要花幾分鐘的時間對一點的坐標進行測量,在數字化的今天,這樣的測量速度已經不能滿足測量的需求,三維激光掃描儀的誕生改變了這一現狀,一開始每秒1000點的測量速度已經讓測量界大為驚嘆,而脈沖掃描儀(scanstation2)速度已經達到50000點每秒,相位式掃描儀Surphaser三維激光掃描儀掃描速度已經達到120萬點每秒,這是三維激光掃描儀對物體詳細描述的基本保證,古遺跡,工廠管道,隧道,地形等復雜的領域無法測量已經成為過去式。
