三維激光掃描技術在幕墻裝飾設計中的應用

admin 1,643字數 535閱讀1分47秒閱讀模式

三維激光掃描技術在幕墻裝飾設計中的應用

幕墻裝飾設計三維測量

三維激光掃描技術在異形幕墻的設計與安裝領域具有測量精度高、工作效率快的優點。

幕墻設計三維坐標測量
預約Demo演示

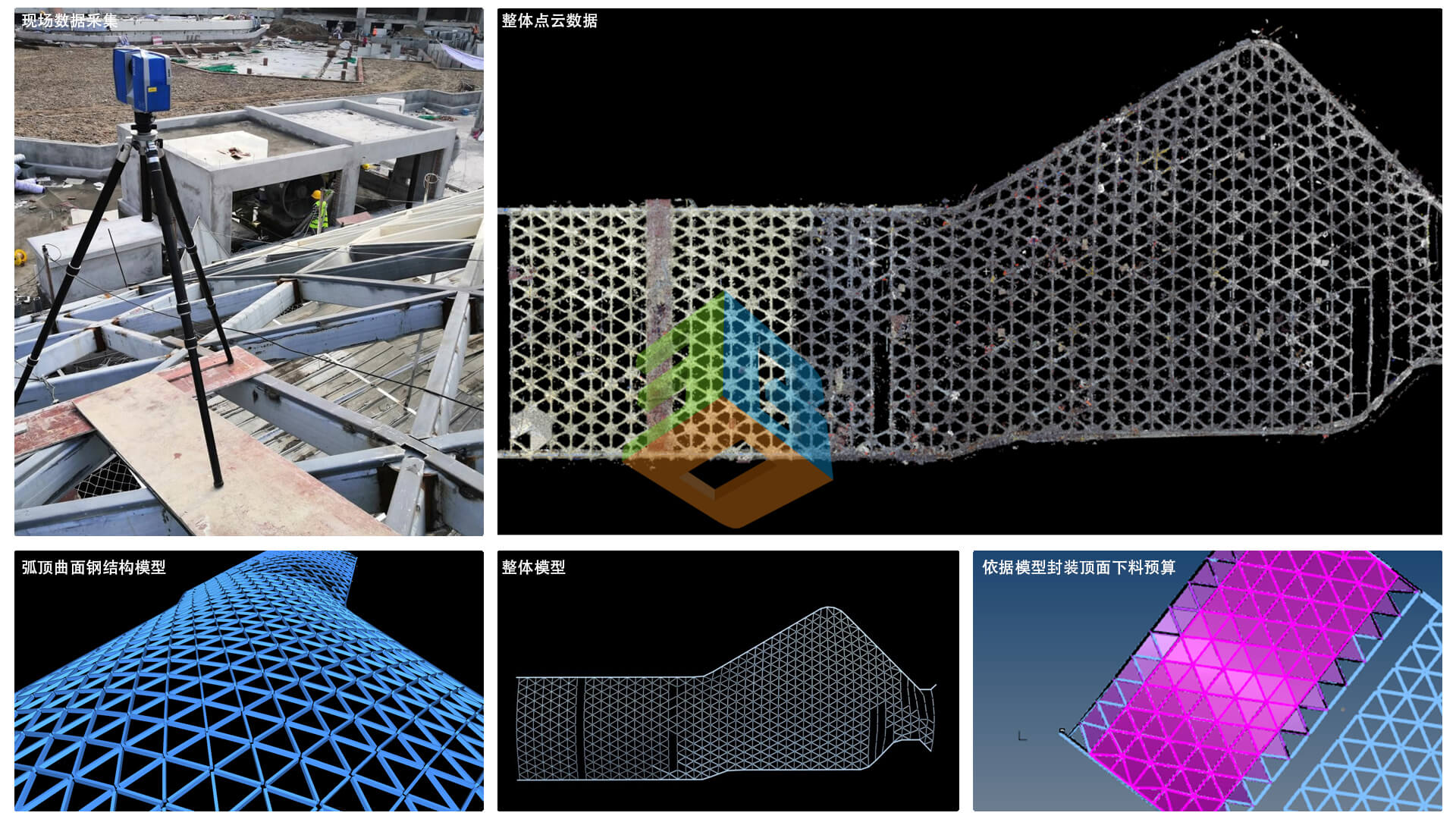

當施工單位完成幕墻鋼構骨架安裝完畢之后,需要檢查實際安裝偏差值是否在合理范圍之內,就需要利用三維激光掃描儀對鋼構進行三維激光掃描,得到幕墻結構的空間三維尺寸信息,通過拼接得到幕墻鋼骨結構的點云數據,利用點云數據與設計模型做比對分析,得出玻璃幕墻鋼構實際偏差值,如果偏差值超出合理范圍,就需要現場進行施工改善,直至偏差值滿足幕墻規范需求。當需要對幕墻進行下料安裝時,將點云數據導入建模軟件中建立鋼骨構件的三維模型,玻璃幕墻加工廠根據幕墻鋼骨結構的三維模型進行定制加工生產,將生產后的玻璃幕墻配送到施工現場進行安裝。文章源自吉優賽維數字孿生建模供應商-http://www.dogcoatsdirect.com/3d/9592.html

三維激光掃描技術在幕墻裝飾設計中的應用三維激光掃描技術在幕墻裝飾設計中的應用文章源自吉優賽維數字孿生建模供應商-http://www.dogcoatsdirect.com/3d/9592.html



輸入密碼查看隱藏內容

文章源自吉優賽維數字孿生建模供應商-http://www.dogcoatsdirect.com/3d/9592.html
