三維激光掃描技術在老舊小區改造測繪項目中的應用

青春走，老城舊，
殘痕青苔墻中留，
著手做，翻新閣，
新型設備，扛起職責！
策！測！冊！文章源自吉優賽維數字孿生建模供應商-http://www.dogcoatsdirect.com/3d/9380.html

????? 當我們兒時成長的地方漸漸老去，歲月的痕跡布滿了整個城市，小的時候它保護我們，現在是我們回饋它的時候，國家也大力度扶持保障性安居工程，支持城鎮老舊小區改造和棚戶區改造配套基礎設施建設,本項目對老舊小區外立面進行三維激光掃描的數據獲取，利用高效、精準的三維點云數據繪制圖形。文章源自吉優賽維數字孿生建模供應商-http://www.dogcoatsdirect.com/3d/9380.html

文章源自吉優賽維數字孿生建模供應商-http://www.dogcoatsdirect.com/3d/9380.html

????? 對需要改造的老城區進行分析規劃，利用RTK，無人機，三維激光掃描儀等先進設備，制定可實施方案，進行全方位立體式測量。文章源自吉優賽維數字孿生建模供應商-http://www.dogcoatsdirect.com/3d/9380.html

????? 利用RTK建立控制網，配合無人機做出地形圖及正射影像文章源自吉優賽維數字孿生建模供應商-http://www.dogcoatsdirect.com/3d/9380.html

文章源自吉優賽維數字孿生建模供應商-http://www.dogcoatsdirect.com/3d/9380.html

(外立面改造區域地形圖)文章源自吉優賽維數字孿生建模供應商-http://www.dogcoatsdirect.com/3d/9380.html

文章源自吉優賽維數字孿生建模供應商-http://www.dogcoatsdirect.com/3d/9380.html

(外立面測繪無人機正射影像)文章源自吉優賽維數字孿生建模供應商-http://www.dogcoatsdirect.com/3d/9380.html

三維掃描技術概述
????? 三維激光掃描技術采用非接觸式高速激光測量方式,來獲取地形或復雜物體的幾何圖形數據和影像數據,通過后處理軟件對采集的點云數據和影像數據進行處理分析,轉換成絕對坐標系中的三維空間位置坐標或者建立結構復雜,不規則場景的三維可視化模型,既省時又省力,同時點云還可輸出多種不同的數據格式,做為空間數據庫的數據源和滿足不同應用的需要。三維激光掃描技術可以將現實場景1：1以點云形式呈現在計算機中，所以又被稱之為實景復制技術。
技術優勢：
速度快：三維掃描儀掃描速度能達到百萬點/秒;文章源自吉優賽維數字孿生建模供應商-http://www.dogcoatsdirect.com/3d/9380.html

精度高：數據采集精度高，精度能達到±2mm;文章源自吉優賽維數字孿生建模供應商-http://www.dogcoatsdirect.com/3d/9380.html

直觀性強：采集的點云數據，不僅僅有空間信息（X,Y,Z)， 還具有顏色信息（R,G,B）以及反射率值( I )，給人一種場景再現的感覺;文章源自吉優賽維數字孿生建模供應商-http://www.dogcoatsdirect.com/3d/9380.html

適用性強：受外界影響較小，無光條件下亦可測量;文章源自吉優賽維數字孿生建模供應商-http://www.dogcoatsdirect.com/3d/9380.html

成果多樣性：一次測量輸出多種成果，無需反復測量;文章源自吉優賽維數字孿生建模供應商-http://www.dogcoatsdirect.com/3d/9380.html

非接觸測量：遠離危險區域，充分保障設備和操作人員的安全。文章源自吉優賽維數字孿生建模供應商-http://www.dogcoatsdirect.com/3d/9380.html

儀器人員：文章源自吉優賽維數字孿生建模供應商-http://www.dogcoatsdirect.com/3d/9380.html

（法如三維激光掃描儀2臺、無人機、外業工程師3名、工作站2臺）文章源自吉優賽維數字孿生建模供應商-http://www.dogcoatsdirect.com/3d/9380.html

? ? ? FARO Focus3D X330是一款具有超長掃描距離的高速三維掃描儀。Focus 3D X330將掃描范圍擴展至全新的尺寸，能夠在陽光直射下掃描距離為330米的物體。文章源自吉優賽維數字孿生建模供應商-http://www.dogcoatsdirect.com/3d/9380.html

視野單元
掃描范圍: 330范圍1: 90%不光滑反射表面上在戶外陰天環境中為 0.6m - 330m
測量速度: 122,000 / 244,000 / 488,000 / 976,000 點/秒
測距誤差2：在10m和25m時誤差為±2mm, 反射率分別為90% 和10%
噪音誤差3 ：標準分別為
10m – 原始數據：0.3mm @ 90% 反射率 |0.4mm @ 10% 反射率
10m – 壓縮噪音4：0.15mm @ 90% 反射率 |0.2mm @ 10% 反射率
25m – 原始數據：0.3mm @ 90% 反射率 |0.5mm @ 10% 反射率
25m – 壓縮噪音4：0.15mm @ 90% 反射率 |0.25mm @ 10% 反射率
色彩單元
分辨率：大于7000萬彩色像素
動態彩色特征：自動調整亮度
偏轉單元
垂直視野范圍：300°
水平視野范圍：360°
垂直分辨率：0.009°（360°時為 40,960 個三維像素）
水平分辨率：0.009°（360°時為 40,960個三維像素）
垂直掃描速度： 5,820rpm或97Hz
激光(激光器)
激光等級：激光等級1
激光功率（順時針 ?）: 20 mW（激光等級 I 級）
波長：1550 nm
光束發散角：通常為 0.19 毫弧度 (0.011°)
出口光束直徑：2.25 mm，圓形
數據提取與控制
數據存儲：SD, SDHC?, SDXC?; 32GB插入卡
掃描儀控制：通過觸摸屏和wi-fi
通用規格：
電源電壓：19 V（外部支持)，14.4 V（內部電池）
功耗：40 W與80 W切換（當電池充電時）
工作環境溫度：5°C 至 40°C
電力供應：4.5小時
濕度： 無冷凝
纜線連接：位于掃描儀的底部
重量：5.2kg
尺寸：240X200X100mm3
維護校準：每年一次
視差-自由：是
雙軸傾斜傳感器：精度0.015°；范圍 ±5°

外業數據采集

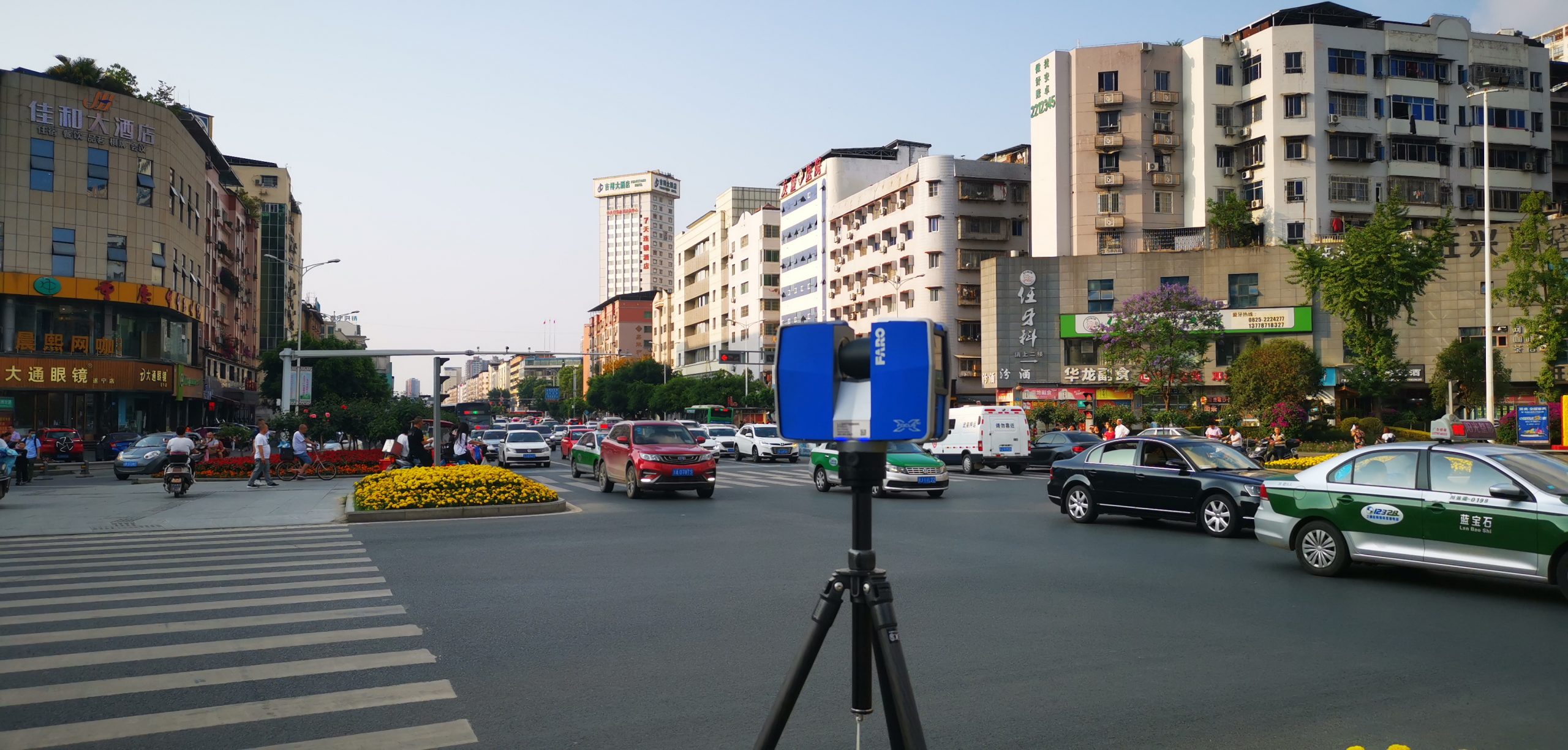

????? 對需要外立面改造區域進行現場勘查,了解現場環境,對整個外業數據采集任務做好前期規劃及部署,確定掃描范圍,根據項目要求調整好掃描設備參數,本次采用2臺三維激光掃描儀（1人1設備進行數據采集作業）,獨立架站的方式，根據街道外立面的實際情況，靈活架站。文章源自吉優賽維數字孿生建模供應商-http://www.dogcoatsdirect.com/3d/9380.html

文章源自吉優賽維數字孿生建模供應商-http://www.dogcoatsdirect.com/3d/9380.html

(現場數據采集,不分晝夜,爭分奪秒)文章源自吉優賽維數字孿生建模供應商-http://www.dogcoatsdirect.com/3d/9380.html

內業數據處理文章源自吉優賽維數字孿生建模供應商-http://www.dogcoatsdirect.com/3d/9380.html

原始掃描數據導入專業數據處理軟件,進行點云配準,去燥后，再從Auto CAD 中附著點云,進行二維圖形的繪制。文章源自吉優賽維數字孿生建模供應商-http://www.dogcoatsdirect.com/3d/9380.html

文章源自吉優賽維數字孿生建模供應商-http://www.dogcoatsdirect.com/3d/9380.html

文章源自吉優賽維數字孿生建模供應商-http://www.dogcoatsdirect.com/3d/9380.html

(點云高程色譜圖)文章源自吉優賽維數字孿生建模供應商-http://www.dogcoatsdirect.com/3d/9380.html

文章源自吉優賽維數字孿生建模供應商-http://www.dogcoatsdirect.com/3d/9380.html

(點云高程色譜圖)文章源自吉優賽維數字孿生建模供應商-http://www.dogcoatsdirect.com/3d/9380.html

利用點云數據為參考繪制平面、立面圖文章源自吉優賽維數字孿生建模供應商-http://www.dogcoatsdirect.com/3d/9380.html

文章源自吉優賽維數字孿生建模供應商-http://www.dogcoatsdirect.com/3d/9380.html

文章源自吉優賽維數字孿生建模供應商-http://www.dogcoatsdirect.com/3d/9380.html

(單幅成果截圖)文章源自吉優賽維數字孿生建模供應商-http://www.dogcoatsdirect.com/3d/9380.html

根據甲方要求,對建筑物門窗,空調機位,樓頂女兒墻,樓梯間及下水管等進行繪制標注，整理提交甲方。文章源自吉優賽維數字孿生建模供應商-http://www.dogcoatsdirect.com/3d/9380.html

近百個建筑立面圖出圖成冊及面積統計文章源自吉優賽維數字孿生建模供應商-http://www.dogcoatsdirect.com/3d/9380.html

????? 三維激光掃描技術是一種先進的全自動高精度立體掃描技術。它是繼GPS之后的又一項測繪新技術，已成為空間數據獲取的重要技術手段，通過本次對老城區外立面改造結合現代化測量方式，全方位立體式測量、簡單、高效，快速得出成果，另外此次項目為了完成年后的設計規劃進度，一線的外業數據采集人員除夕當天還在作業，內業繪圖人員一直忙到初五，為老城區改造默默貢獻自己的力量！新的一年有個好的開始，吉優賽維將繼續助力老城區改造，為老城區的明天加油！文章源自吉優賽維數字孿生建模供應商-http://www.dogcoatsdirect.com/3d/9380.html
